CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机O

CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机O

 CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机优势

一、ZBQ全系列使用高质量或者进口轴承
ZBQ-15直流电机使用高质量或者进口轴承,确保电机低噪音,低震动,高精度,效率高,长寿命和少维护;

CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机O(图1)  CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机O(图2)

二、ZBQ全系列使用矽(硅)钢片
ZBQ-15直流电机均采用宝钢/武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;

CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机O(图3)


三、ZBQ全系列使用F级及H级绝缘材料,高压绝缘无短板

ZBQ直流电机采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);

CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机O(图4)


四、ZBQ全系列电机使用

ZBQ-15直流电机采用大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。


CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机O(图5)

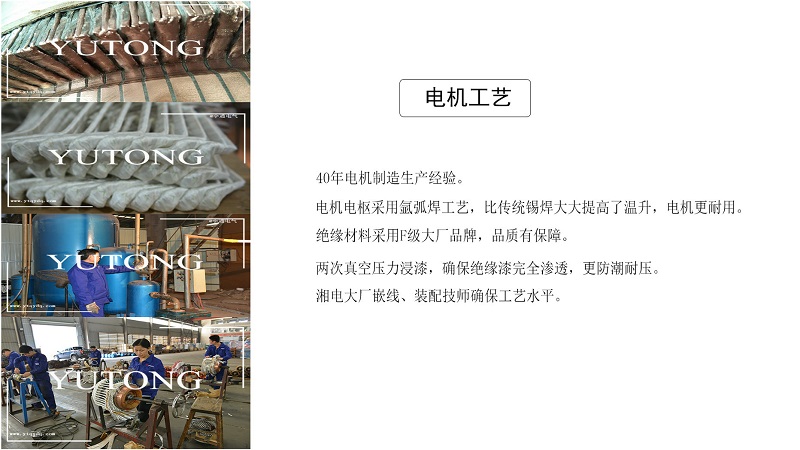

五、真空浸漆设备及工艺
采用真空浸漆设备,二次以上浸漆工艺,确保ZBQ-15直流电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.5倍以上;

              CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机O(图6)
真空浸漆设备

六、国内先进的烘干设备及工艺
采用先进的烘干设备及烘干工艺,预烘、烘干、保温、准备的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;



CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机O(图7)


七、电机电枢采用特殊工艺,提高电机使用率,更适应恶劣工矿
很多司机图省事违规操作经常烧电机,我们的电机工艺采用铜本体融化焊接,解决了锡焊不耐温升的问题,大大提高了电机寿命,延长3倍以上。
电机换向器表面采用精密加工,确保碳刷和换向器的接触良好,提高碳刷和电机使用寿命。(碳刷磨损产生的导电粉尘引起电机整机绝缘下降,换向片打火及损坏)

CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机O(图8)

八、40年经验的技术团队

国内老牌湘潭电机厂技术团队、自主研发,个性设计,确保电机工艺和质量。

CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机O(图9)

主要用途及适用范围

1.1  主要用途

ZBQ-15矿用隔爆型直流牵引电动机供 CTY8/140-KBT 型蓄电池式矿用电机车作主电动机。

适用范围 电机置于电机车内部,在下列环境下应能正常运行:

a) 海拔不超过2000m;

b) 在遮荫处空气最高温度不超过40℃,最低空气温度不低于-25℃;

c) 最湿月月平均最大相对湿度不高于 90%(同月的月平均最低温度不高于 25℃);

d) 空气中含有煤尘和瓦斯与空气的爆炸性气体混合物。


结构概述
1. 电机采用全封闭自冷式结构。
2. 电机一端伸轴,轴伸为圆柱形,通过联轴器经两级齿轮传动驱动机车车轴。电机下部用四底脚固
定,为全悬挂装置。
3. 电机机座由无缝钢管 Q235-B 焊接后车制而成,兼作导磁体及安装全部零部件的骨架之用。机座上
方设有一个视察窗及一个出线盒。通过视察窗可检查换向器和电刷的工作情况及更换电刷。出线盒内有四
个接线柱,外接电缆通过出线盒上的接口引入。电机电气间隙不小于 6mm,爬电距离不小于 7mm。
4. 电机采用四磁极及全刷杆结构;刷架为圆圈形的塑料压制件,可在一定范围内进行调整。每个刷
盒内装有两块带尾电刷,刷握采用恒压弹簧。
5. 换向器为传统的拱形结构,由梯形铜牌加工成鸽尾状的换向片组成,片间用 0.8mm 的5535 云母板
绝缘,鸽尾用锥形云母环绝缘,再用换向器套筒和压圈藉紧固螺母压紧。
6. 转轴用 Φ55 的45 号优质碳素圆钢车制而成。
7. 电机轴承用 3 号工业锂基润滑脂润滑,且传动端用 NU207 圆柱滚子轴承,换向器端用 207 深沟球
轴承。



 CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机参数


ZBQ-15直流牵引电机
功率 15Kw
电压 130V
 CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机O(图10)
电流 136A
转速 1060r/min
最大电流 272A
最大转速 2230r/min
结构形式 卧式
工作制定额 S2-60MIN
励磁方式 串励
绝缘等级 F
冷却形式 IC40
重量 362KG


CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机O(图11)

CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机O(图12)

我们是矿用机车行业的动力供应商,并且与湘电重装,中国中车及山河智能等大型企业合作提供动力。
CTY8吨蓄电池电机车ZBQ-15矿用直流牵引电机O(图13)
