CAY5吨井下电瓶电机车

CAY5吨井下电瓶电机车

一、产品型号、含义及载货力介绍(CAY5吨井下电瓶电机车
该CAY5吨井下电瓶电机车在千分之三的坡度上载货力约50吨左右(要将矿车自重及机车自重计算进去。)

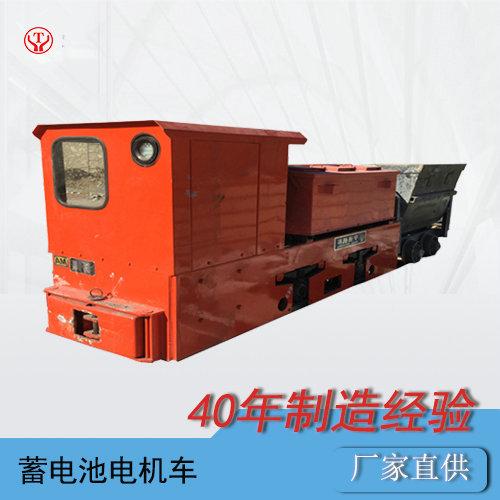

CAY5吨井下电瓶电机车(图1)
二、电瓶机车配置选型及询价需知
配置选型:5吨井下电瓶机车选型时需要选择调速方式、轨距、制动方式、电源选配、充电机选配。调速方式有斩波调速及变频调速,轨距则分为600、762和900三种,制动方式则有机械制动及液压制动可供选择。
液压制动介绍:是将井下电机车运行的惯性能转换为液压能,转化的液压能能通过液压缸活塞杆进行辅助制动;同时需将手轮改装成拉杆式,司机在控制室内拉动拉杆将力通过转轴、传动杆及制动杆使闸瓦压紧车轮,实现制动。改进现有矿用电机车手轮闸瓦制动系统制动力不足、自动化程度低、电机车制动空行程长及应急能力差的问题,适用于3-5吨矿用电机车使用
电源选配:目前锂电池电机车还不能在煤矿中运用,我们还有其他两种电源可供选配。一是普通铅酸电源,需加电解液维护及充电,第二种免维护电源,无需加电解液,可直接进行充电。
充电机选配:充电机我们有普通型和智能型两种可选配,普通型充电机需要进行阶段充电,手动调节。智能充电机自带的程序可设置充电功能,并实现充电自断电的功能,使用方便,无需人工守着充电。(注:如果是煤矿井下需要用防爆型充电机,地面可用非防爆型。)
三、井下电瓶电机车产品简介
CTY5/6GB型井下电瓶机车为我公司自主设计、开发的第二代IGBT斩波调速或变频电机车,该电机车采用模块化设计,无级调速。控制部分设置多重保护,提高了机车运行时的安全系数。机车结构紧凑实用、起动转矩大、运行平稳。适用于小型矿山或隧道,以及矿山调用车。该5吨防爆特殊型电机车为轨道车辆运输的牵引设备,适用于巷道运送矿物、辅助材料、器材和人员(牵引人车时),既可井上使用也可用于存在瓦斯的矿井中。
四、井下电瓶电机车使用条件
1、海拔高度不超过1200m。
2、周围空气最高温度为+40℃,最低温度为-20℃。
3、最湿月月平均最大相对湿度为95%(同月月平均最低温度不大于+25℃)。
4、如需防爆型,则按《煤矿安全规程》所规定的使用场所。
6、普通型则使用于不含瓦斯或爆炸气体的矿井中。

五、井下电瓶电机车图片

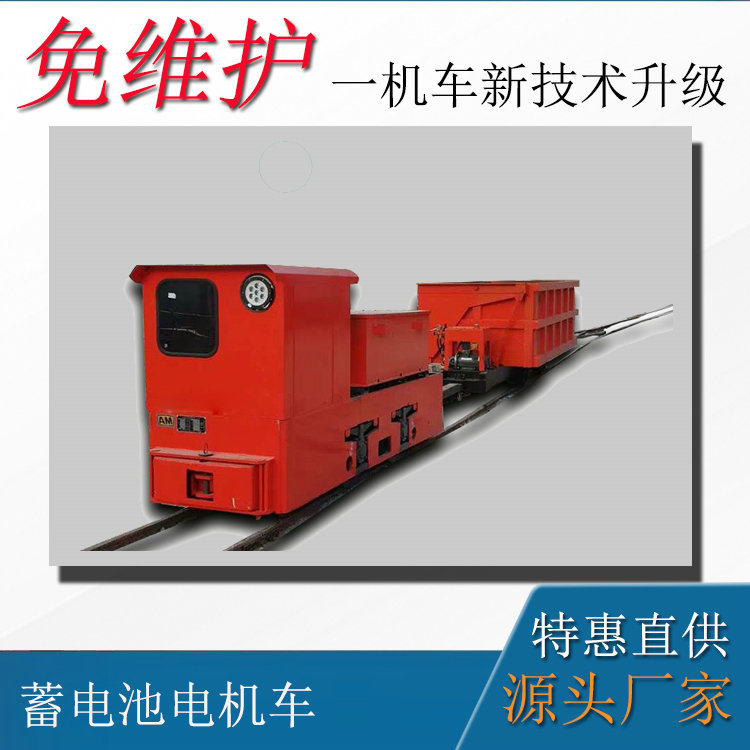

CAY5吨井下电瓶电机车(图2)
六、产品的主要技术参数及主要功能配置

型号CTY5/6、7、9G(B)
粘重5t
轨距600、762或900mm
牵引力7.06kN
最大牵引力12.26kN
速度7km/h
电源装置电压90V
容量385Ah
电机功率×台数7.5 kW×2
尺寸长度(带碰头)3170mm
宽度920、1082或1220mm
高度(轨面至顶棚)1550mm
轴距850mm
轮径520mm
最小转弯半径6m
调速方式斩波调速或变频
制动方式机械制动或液压制动

七、蓄电池电机车材料、工艺及实验

湖南12吨蓄电池电机车X(图2)

湖南12吨蓄电池电机车X(图3)

湖南12吨蓄电池电机车X(图4)

湖南12吨蓄电池电机车X(图5)

湖南12吨蓄电池电机车X(图6)

湖南12吨蓄电池电机车X(图7)

湖南12吨蓄电池电机车X(图8)

湖南12吨蓄电池电机车X(图9)

湖南12吨蓄电池电机车X(图10)

湖南12吨蓄电池电机车X(图11)

湖南12吨蓄电池电机车X(图12)

湖南12吨蓄电池电机车X(图13)

湖南12吨蓄电池电机车X(图14)

湖南12吨蓄电池电机车X(图15)

湖南12吨蓄电池电机车X(图16)

湖南12吨蓄电池电机车X(图17)



八、案例及反馈

湖南12吨蓄电池电机车X(图18)

湖南12吨蓄电池电机车X(图19)

湖南12吨蓄电池电机车X(图20)

湖南12吨蓄电池电机车X(图21)
