CDXT2.5吨井下蓄电池电机车

CDXT2.5吨井下蓄电池电机车

一、产品型号及含义(CDXT2.5吨井下蓄电池电机车
该2.5吨井下蓄电池电机车在3‰的坡度上载货力约20-25吨左右(要将矿车自重及机车自重计算进去。)
二、电机车配置选型以及特殊定制,询价需知:
配置选型:2.5吨井下蓄电池电机车选型时需要选择防爆或不防爆调速方式,轨距,充电机选配及电源选配。调速方式有斩波调速及变频调速,轨距则分为600、762和900三种。
特殊定制:标准的2.5吨电机车采用的是3.5KW的直流电机,如矿井环境坡度大于3‰,则其牵引力会受到影响(正常坡度载货力约20-25吨,受影响后可能会导致车子负载能力降低)。因此为了满足不同矿井环境的要求以及对载货能力有较高要求的情况下,我们可特殊定制重载型,请在订货时与销售人员说明情况或提供需求,我司将会根据要求给出电机车方案。
电源选配:目前锂电池电机车还不能在煤矿中运用,我们还有其他两种电源可供选配。一是普通铅酸电源,需加电解液维护及充电,第二种免维护电源,无需加电解液,可直接进行充电。
充电机选配:充电机我们有普通型和智能型两种可选配,普通型充电机需要进行阶段充电,手动调节。智能充电机自带的程序可设置充电功能,并实现充电自断电的功能,使用方便,无需人工守着充电。(注:如果是煤矿井下需要用防爆型充电机,地面可用非防爆型。)

三、井下蓄电池电机车产品简介
CTY2.5/6GB型井下蓄电池电机车为我公司自主设计、开发的第二代IGBT斩波调速电机车,该电机车采用模块化设计,无级调速。控制部分设置多重保护,提高了机车运行时的安全系数。机车结构紧凑实用、起动转矩大、运行平稳。适用于小型矿山或隧道,以及矿山调用车。该2.5吨防爆特殊型电机车为轨道车辆运输的牵引设备,适用于巷道运送矿物、辅助材料、器材和人员(牵引人车时),既可井上使用也可用于存在瓦斯的矿井中。
四、井下蓄电池电机车使用条件
1、海拔高度不超过1200m。
2、周围空气最高温度为+40℃,最低温度为-20℃。
3、最湿月月平均最大相对湿度为95%(同月月平均最低温度不大于+25℃)。
4、按《煤矿安全规程》所规定的使用场所。

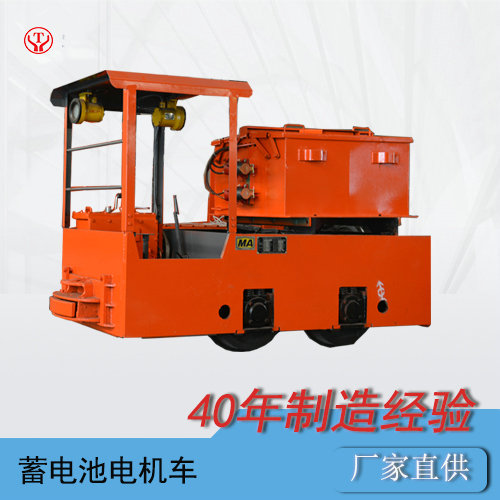

五、井下蓄电池电机车图片

六、产品的主要技术参数及主要功能配置


型号
CTY2.5/6、7、9G(B)
粘重2.5t
轨距600、762或900mm
牵引力2.55kN
最大牵引力6.13kN
速度4.54km/h
电源装置电压48V
容量330AH
电机功率×台数3.5kW×1
尺寸长度(带碰头)2330mm
宽度914、1076或1212mm
高度(轨面至顶棚)1550mm
轴距650mm
轮径460mm
最小转弯半径5m
调速方式电阻或斩波调速
制动方式机械制动紧急情况下可反向电制动
传动方式正一锥齿轮两级传动

材料,工艺及出厂试验:


















案例及反馈:
